WS-A25
- 联系我们
- 电话：135 8776 2121
- 传真：135 8776 2121
- 邮箱：279382876@qq.com
- 网址：www.shwsdl.com
WS-A电涌保护器（以下简称SPD）适用于交流50/60Hz、420V以下的TT、TN等供电系统，对雷击或其它瞬时过电压进行保护，应用于雷击风险较高地区的电源系统一级（B级）防雷保护。
安装在LPZ0B区与LPZ1区交界处。产品符合GB/T18802.11-2020等标准。
主要结构与工作原理
SPD为一端口，防触电保护，户内式固定安装，电压限制型。
具有冲击电流大（Iimp：15kA，25kA，50kA），残压低（Up：2.2kV，2.5kV）等特点。
SPD内置脱离器。当SPD因过热击穿失效时，脱离器能自动将其从电网上脱离，同时给出指示信号。正常工作时可视窗口显示绿色，失效脱离后显示红色。
根据实际需要可选配遥信，进行远距离监控。
安装
产品安装在LPZ0A或PLZ0B与PLZ1区交界处，或在电源引入的总配电箱（柜）处采用35mm标准导轨安装。连接导轨采用6-352mm多股铜制软线。
接地线应采用16mm2以上的双色导线，长度不大于500mm。
为了防止电涌保护器失效后影响电网运行安全，联接于L线的保护器应串联一个配套的BRSCB后备保护器。
主要技术参数
|
产品型号 |
WS-A15 |
WS-A25 |
WS-A50 |
|
端口 |
一端口 |
一端口 |
一端口 |
|
类别 |
电压限压型 |
电压限压型 |
电压限压型 |
|
试验类别 |
Ⅰ 类试验 |
Ⅰ 类试验 |
Ⅰ 类试验 |
|
额定电压 |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持续运行电压Uc |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
|
标称放电电流In（8/20μs） |
15kA |
25kA |
50kA |
|
最大放电电流limp（10/350μs）（kA） |
15kA |
25kA |
50kA |
|
保护水平Up（8/20μs） |
2.2kV |
2.2kV |
2.5kV |
|
响应时间tA |
≤100ns |
≤100ns |
≤100ns |
|
失效指示 |
绿色：正常 红色：失效 |
||
|
安装导线截面积 |
6-25mm2 |
||
|
安装方式 |
35mm标准导轨 （EN50022/DIN46277-3） |
||
|
工作环境温度 |
-40~85℃ |
||
|
外壳材料 |
塑胶，符合UL94 V-0 |
||
|
防护等级 |
IP20 |
||
|
认证 |
CQC、CE、型式试验 |
||

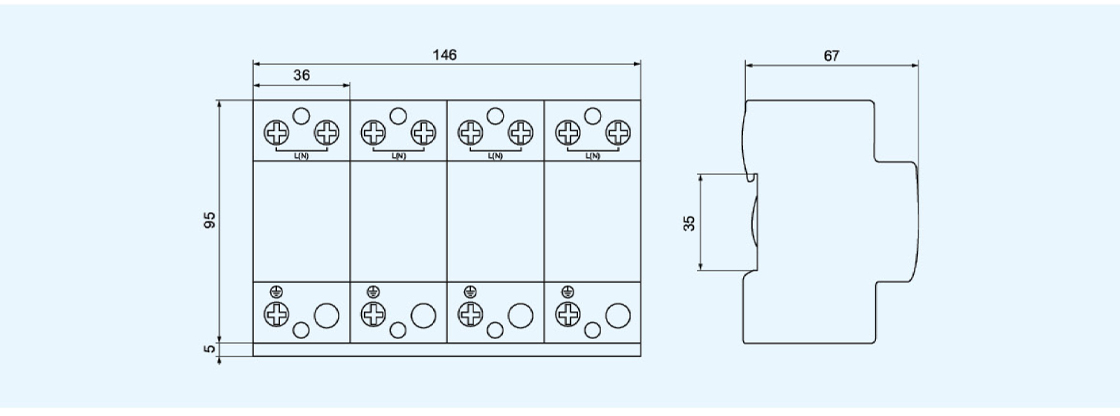

外形尺寸
